充分利用可用的電池容量

電池電量監測的主要目的是最大限度地利用電池中的容量。一般來說，我們很難使用電池中100%的容量。為什么？

這里有兩個因素。首先，當充電時，充電電壓很難精確地為電池的完全充電電壓。通常，為了防止電池過沖，充電電壓誤差被向下偏置。也就是說，電池的充電電壓可以是或，使得如果以該低充電電壓充電，則充電容量可以變小。

此外，由于電池電量監測不準確，為了安全起見，用戶可能會保守估計電量，以防止由于突然的關鍵問題而導致數據丟失，也就是說，當電池的實際電量尚未達到0%時，他會提前報告給0%，讓系統提前關閉，以避免用戶數據丟失。當然，用戶體驗感覺電池容量變小了，這是一個缺點。

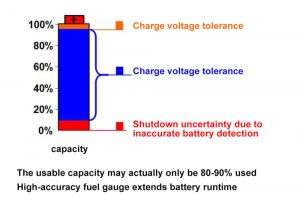

這樣做的后果也是電池的容量不能被充分利用。電池電量監測技術是為了最大限度地監測電池電量，讓用戶能夠最大限度地使用電池的當前容量，這個藍色部分實際上是指電池的有效容量。我們的技術是盡可能地向上或向下擴展實際有效容量。





傳統的機組側燃料表

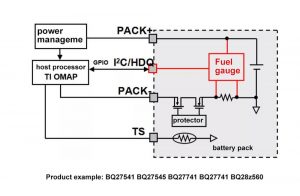

這是用于單電池便攜式應用的傳統電池組的框圖。燃料表位于電池組的側面，用于連續監測電池運行，并通過I2C或單線協議向主機提供剩余容量或運行時間信息。

然而，當電池循環壽命結束時，我們不得不扔掉電池組，盡管燃料表仍然完好無損。我們被迫購買另一個帶有燃料表的電池組，這增加了最終用戶的成本。我們能在主機側安裝燃料表以最大限度地降低成本嗎？

傳統的電池組功率監測技術具有這樣的框架結構，功率監測芯片一般放置在電池組中。還有一個保護器可以控制MOS管。當電池被過充電或過放電時，該保護器切換MOS以保護電池單元。

通常，在電池組中放置一個熱敏電阻來監測電池組。溫度，除了左側是指手機或平板電腦的系統板外，電源管理芯片和主機的處理器主要與該系統板上的燃油表有關。主機的處理器通常通過I2C或單線。HDQ總線讀取燃油表中的功率信息。



在知道該電力信息的情況下，決定在電池完全放電之前還有多少時間。一些用戶在想做某些事情時可以提示用戶當前電量是否充足，這是一種傳統的解決方案，即將燃料表放在電池組中的解決方案。TI在這方面的主要設備是兩個主要芯片BQ27541和BQ27545。

BQ227441，這是一個相對低成本的解決方案；我們還有BQ27741，這是一種結合了燃料表和保護器的解決方案；BQ28z560，這也是一個包括燃料表和保護器的解決方案。





系統側阻抗跟蹤燃料表

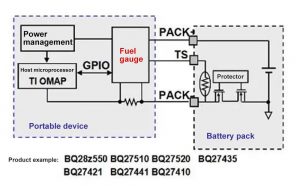

在本示意圖中，燃料表位于主機側，以最大限度地降低電池組成本。這樣，當電池組的使用壽命結束時，我們就不必在電池組中購買另一套電子元件。

隨著技術的進步，或者TI的阻抗跟蹤技術的引入，現在有這樣一種應用，將燃料表放置在設備的主板側，而電池側只有一個保護器和MOS管。有一個熱敏電阻，當然里面還有一個電池，這有什么好處？



電池組的成本大大降低，而且電池組的供應商更容易找到，因?yàn)樗讶剂媳韽碾姵亟M移到了主機側，所以這樣的解決方案現在是可行的。TI也為這兩個程序提供支持。

還有BQ28z550。這種解決方案是將燃料表放在便攜式設備的系統板上，這樣電池組就不需要放電表，這樣可以降低電池組的成本，更容易找到供應商。本TI主要的燃油表有BQ27510、BQ27520、BQ27441也可用于此場合，還有BQ27425、BQ27421…等等。





燃料表的功能是什么



電池與用戶之間的通信

?測量：

–蓄電池電壓

–充電或放電電流

–溫度

?提供：

–電池運行時間和剩余容量

–電池運行狀況信息

–整體電池電源管理（工作模式）



電表的主要功能是什么？燃料表必須首先完成系統和蓄電池之間的通信。該系統需要知道電池的電量，并需要通過總線與燃料表進行通信。我剛才提到了I2C和單線HDQ總線通信。在通信過程中，系統可以獲得哪些信息？

第一個是測量的模擬信息，如電池電壓、電池充電水平和放電電流以及電池溫度。這些基本模擬信息被用作燃料表，更重要的是提供電池容量信息，



也就是說，電池的剩余容量、電池的工作時間、電池的健康狀態信息，另一個是芯片本身必須能夠完成工作狀態的轉換，也就是說它必須從正常工作模式轉變?yōu)榈凸哪Ｊ剑瑢?shí)現這種轉變，達到什么目的？達到省電的目的。



如何使用燃料表

如何實現電源監控？



第一種方法是基于電壓的功率監測。功率或容量的百分比被視為電池電壓的函數。這是根據經驗得出的公式。當然，這個函數本身的表達式不一定是。要得到它，只需要得到一個與開路電壓和容量百分比相對應的表，并且該表中每個點之間的數據可以通過差值補償?shù)姆椒ǐ@得。

另一種方法是庫侖計數，庫侖計數是通過對充入電池或從電池放電的電流進行積分而獲得的能量。我們可以把電池想象成我們汽車的油箱。這個油箱里裝滿了多少油，釋放了多少油可以計算出里面還剩多少油。這也是一個基于生活經驗的相對直觀的算法。

現在最新的算法是阻抗跟蹤算法。事實上，這種算法是基于電池的實時內阻測量來獲得電池容量的。它的公式是剛才列出的圖中的公式，即端子電壓V。它等于電池的開路電壓減去電流乘以電池的內阻。該電流是指流入或流出電池的總電流。



基于電壓的燃料表

讓我們首先介紹一下基于電壓的燃料表。這張圖片是一個電池的開路電壓曲線?；纠砟??這種方法是使用不同的電網編號來表示電池在不同電壓下的容量。例如，當“網格”表示電池電量已滿時，使用4。當我可以使用3個網格來表示電池容量時，請使用2個網格。

可以使用1個網格來表示電池的容量，也就是說，使用不同的網格編號來對應不同的電池電壓來表示電池容量。這種方法相對不準確，通常用于最早的低端細胞。早期的手機或數碼相機。這種方法有什么問題？

也就是說，當電流波動時，它會上下跳躍。例如，如果我有放電電流，或者電流相對較大，你可以在放電過程中看到紅色箭頭。如果電流在這一點上突然減小或者I突然變?yōu)?，

這個電壓顯然會上升。如果電壓通常升高到這一點，其電網編號將變?yōu)?個電網。當它下降時，變化將更加明顯。當它下降時，電池格數可能接近0格，或者用紅色表示電池的格數，此時的跳躍將從紅色變?yōu)?格，此時它將來回跳躍。如果電流改變，例如，他剛剛打電話停在這里，電池還剩2個電池。他以為還有電，然后他突然又打了一個電話，馬上變成了0，所以這個表示的誤差會比較大，因?yàn)槟憧梢钥吹诫姵厝萘繉?shí)際上是由4個網格表示的。



因?yàn)?個網格對應25%的容量，所以跳一個網格有25%的容量差，跳兩個網格有50%的容量差。所以這種方法的誤差相對較大。誤差相對較大的原因是電池有內阻，在電流相對較大的情況下，其柵極數跳得更多。





蓄電池電阻

這是蓄電池開路電壓和端子電壓的公式。剛才已經說過，電池的內阻是溫度、充電狀態和電池老化的函數。

經過100次充電和放電后，電池的內阻將翻一番；同一批電池的阻抗偏差可能為10%～15%；不同鋰電池制造商或質量較差的制造商的內阻偏差會更大。



阻抗與溫度和DOD有關

對容量計算影響最大或最難獲得的信息之一是I*Rbat。當然，我是相對容易獲得的，只要可以測量流入和流出的電流。利用目前的技術，可以測量±1mA的精度。那么，這個Rbat相對難以測量，因?yàn)樗腔趦蓚€(gè)量計算的。

上圖主要是阻抗與溫度和容量百分比之間的關系。剛才已經提到了這種關系。基本上，阻抗隨著溫度的降低而增加，并且隨著容量百分比的降低而增大。這就是這樣一個概念。
