釩氧化還原液流電池是一種以金屬釩離子為活性物質的液體氧化還原再生電池。釩氧化還原液流電池是將+4、+5價釩離子溶液作為陰極電極的活性物質，將+2、+3價釩離子溶液作為陽極電極的活性物質，分別儲存在各自的電解質儲存罐中。

釩液流電池充放電時，陰、陽極的電池電解液在離子交換膜兩側進行氧化還原反應。同時，通過反應器外部泵的作用，儲液罐中的電解液不斷被送入陰極室和陽極室，以保持離子的濃度，實現電池的充放電。

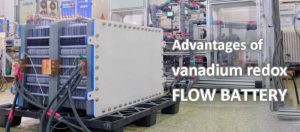

釩氧化還原液流電池的優點

安全性高、易擴容是最大的優勢

液流電池的工作原理決定了它是目前電化學儲能技術路線中最安全的技術路線。與鋰電池不同的是，液流電池的電解質是與電池堆分離的。由于釩氧化還原液流電池的電解質離子存在于水溶液中，因此不會發生熱失控、過熱、燃燒和爆炸。同時，釩氧化還原液流電池支持頻繁充電和放電，一天可以充放電數百次。

液體電解質使得過充和過放不會引起爆炸和電池容量下降。與鋰電池相比，釩氧化還原液流電池的水基電解質特性使其不會燃燒和爆炸。釩電池在水溶液中使用化學上可逆的釩離子，其功能與電極結構無關，所以即使在大電流下也非常靈活，不存在過充電的安全問題。

另一方面，釩氧化還原液流電池的功率和容量是相互獨立的，功率由電堆的規格和數量決定，容量則由電解液的濃度和步驟決定?？梢酝ㄟ^增加釩電解質的容量來實現容量的擴大，所以在大容量的裝機規模上仍然是安全的。





釩氧化還原液流電池的電池堆與儲存電解液的儲罐分離，作為反應發生的場所，從根本上克服了傳統電池的自放電現象。功率只取決于電池堆的大小，容量只取決于電解液的儲存和濃度，設計靈活。

當功率恒定時，要增加儲能容量，只需增加電解質儲罐的體積或增加電解質的體積或濃度，而不需要改變電堆的尺寸。同時，可以通過增加電抗器功率和電抗器數量來提高功率，通過增加電解液來提高儲能功率，便于擴大電池規模，可用于建設千瓦至100兆瓦的儲能電站，適應性強。

循環壽命長，基本全回收，全循環壽命成本低

釩電池的循環壽命長。釩氧化還原液流電池的陰極和陽極活性物質分別存在于陰極和陽極電解液中。在充電和放電過程中沒有其他電池常見的相變，可以深度放電而不損壞電池。在充放電過程中，作為活性物質的釩離子在電解液中只改變其價態，不與電極材料發生反應，也不產生其他物質。

長期使用后，仍能保持良好的活性。因此，釩電池的使用壽命很長。釩氧化還原液電池的充放電周期超過1萬次，有的可以達到2萬次以上。釩電池的全循環壽命成本已經低于鋰電池。目前，釩氧化還原液流電池儲能的初始安裝成本較高，但由于釩電池的循環壽命長，從全循環壽命的角度看，釩氧化還原液流電池儲能的成本低于鋰電池。

我們用完整的投資數據比較了釩氧化還原液流電池項目和鋰電池儲能項目的成本。如果按照全循環壽命計算，釩氧化還原液流電池的成本為0.3-0.4元/小時，已經低于鋰電池的成本（約0.5元/小時）。同時，釩電解質溶液可以在電池壽命結束后被回收和再利用。

電解液的成本占儲能系統總成本的40%。儲能系統報廢后，其剩余價值相對較高。用于長期儲能的釩氧化還原液流電池的全循環壽命成本已經具有競爭力。此外，釩電池仍處于產業化的初期階段，在技術進步和大規模應用后，成本仍有進一步降低的空間。





中國釩資源產量和儲量世界第一，獨立可控

從資源角度看，中國的釩資源儲量和產量均居世界第一，發展釩電池所需資源可獨立控制。

● 資源儲量： 中國的釩資源量位居世界第一。據統計，截至2021年底，全球釩金屬儲量為6300萬噸，其中已探明的滿足當前開采和生產要求的釩金屬儲量超過2400萬噸。全球99%以上的釩儲量集中在中國、澳大利亞、俄羅斯和南非；中國的釩儲量約為950萬噸，占全球釩儲量的39%，位居世界第一。

● 釩的生產： 釩是完全自給自足的。中國的釩產量占世界總量的68%，資源可以完全自給自足。世界上生產釩的主要國家是中國、俄羅斯、南非和巴西。根據美國地質調查局的數據，2021年全球釩產量為10.7萬金屬噸，其中中國將生產7.3萬噸，占68%。

● 釩的靜態可開采年限是相當?shù)?。根?jù)美國地質調查局的統計，2021年全球釩產量約為10.7萬金屬噸（相當于19.1萬噸五氧化二釩），全球釩資源的靜態可采壽命約為224年。

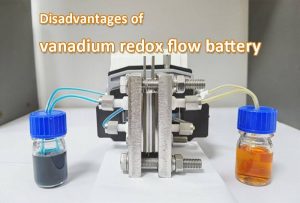

釩氧化還原液流電池的劣勢

釩電池的初始安裝成本是鋰電池的2倍以上

釩電池最大的缺點是初始安裝成本高，是鋰電池的2倍以上。根據釩電池項目的具體投資成本，項目總投資成本為3.8-6.0元/Wh；其中，4小時儲能系統成本為3.8-4.8元/Wh，2-3小時儲能系統成本略高，為4.65-6元/Wh，仍高于鋰電池。

釩電池快速發展或帶動釩價上漲

●新能源儲能發展迅速，釩氧化還原液流電池市場規模有望快速增長。據相關數據顯示，截至2021年底，全球已投運的儲能項目累計裝機容量為209.4GW，同比增長9%。其中，規模最大的是抽水蓄能，累計裝機容量約為180.5GW，占比86.2%，較2020年底下降4.1個百分點。

新型儲能（包括鋰離子電池、鉛蓄電池、鈉硫電池、壓縮空氣、液流電池、超級電容器和飛輪儲能等）累計裝機容量為25.4GW，同比增長67.7%，占比12.2%。在新能源儲能中，鋰離子電池仍占主導地位，占累計裝機容量的90.9%。到2021年底，中國累計裝機量為46.1GW，位居世界第一。其中，抽水蓄能的裝機容量為39.8GW，占86.3%。





新能源儲能累計裝機容量為5729.7MW，占比12.5%，熔鹽累計儲熱占比1.2%。在新能源儲能容量中，鉛酸電池VS鋰離子，鋰離子電池占89.6%，鉛酸電池占5.9%。而壓縮空氣儲能為3.2%，液流電池為0.9%，其他電化學儲能（超級電容器和飛輪儲能）占0.4%。

● 政策有助于儲能市場的發展。中國政府已出臺相關文件，在通往碳峰值和碳中和的道路上，要構建安全、高效、清潔、低碳的能源體系，推動實現新型儲能的全面市場化發展。

● 釩氧化還原液流電池規模的快速增長，可能帶動釩的需求。2021年是我國儲能進入規?；l(fā)展的元年，100萬千瓦級別的釩氧化還原液流電池項目也正在建設中。據CNESA統計，2021年，全球液流電池（基本為釩氧化還原液流電池）在我國新能源儲能領域的滲透率達到0.9%。

受益于資源、安全、環保和政策的多重優勢，隨著眾多大型釩電池項目的逐步實施，釩氧化還原液流電池的裝機容量將實現跨越式增長。按照保守和理想兩種方案，以及釩電池在新能源儲能中10%、20%、30%的滲透率，2026年釩電池的年裝機容量為1.48GW-7.06GW。

根據美國地質調查局的數據，2021年中國的金屬釩產能約為13.1萬噸。如果后續釩資源開發不盡如人意，或釩價明顯拉升，進而影響釩氧化還原液電池電解液的成本。



能量密度和轉換效率低，對消耗品的維護要求高

● 能量密度和轉換效率低。釩氧化還原液流電池在工作時對環境溫度的要求很高，還需要泵來維持電解液的流動，因此其損耗較大，能量轉換效率低于鋰電池的70-75%。受釩離子溶解度和堆棧設計的限制，與其他電池相比，釩氧化還原液流電池的能量密度較低，只有12-40Wh/kg。

● 消耗品需要及時維護。石墨板應被正極溶液所腐蝕。如果用戶操作得當，石墨板可以使用兩年。如果用戶操作不當，石墨板一次充電就可以完全腐蝕，堆積物只能報廢。在正常使用情況下，每兩個月需要由專業人員進行維護。這種高頻率的維護是昂貴而費力的。

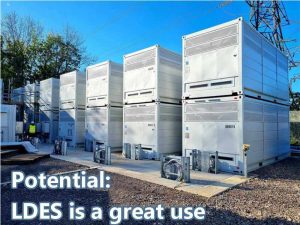

潛力： LDES是一個很好的用途

LDES是實現雙碳目標的關鍵之一

隨著可再生能源滲透率的不斷提高，對儲能時間的需求也在增加。在全球不斷推進碳中和的背景下，LDES（長時程儲能）是實現雙碳目標的關鍵之一。在大力發展可再生能源的背景下，LDES在提高電力存儲能力、保障電力系統調峰和穩定運行、以及極端情況下的電力供應方面發揮著重要作用。





● 增強電力儲存能力： 在雙碳目標的背景下，火力發電等傳統化石能源的比例將逐步降低，可再生能源（光伏、風能等）將逐步取代火力發電成為主要發電來源，LDES作為可再生能源的配套建設具有重要意義。

● 保證電力系統的調峰和安全穩定： LDES可以在較長的時間維度上調節新能源發電的波動，具有周期長、容量大的特點，在清潔能源過剩時避免電網擁堵，在高峰負荷時釋放和增加電力供應。

●極端情況下的電力補充： 由于不可抗力因素（野火、暴雨、洪水、嚴寒等自然災害，主要能源供應國之間的沖突等）造成的停電和能源供應緊張，將導致全社會用電成本的增加。LDES可以保證極端情況下的電力供應，保證全社會電力系統的穩定運行，降低電力成本。

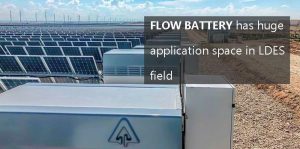

流動電池在LDES領域有巨大的應用空間

目前，LDES仍處于研發和示范的初始階段。在各種解決方案中，抽水蓄能的建設規模比較大。抽水蓄能電站具有技術成熟、效率高、成本低等優勢，已成為世界上儲能容量最大的解決方案。大型抽水蓄能電站可以提供低成本、可調度的電力，并因其快速響應時間而成為電網穩定的主要解決方案。

但是，抽水蓄能的最大局限性是場地限制、施工時間長和環境問題。從長遠來看，由于動力電池產業的推動，電化學儲能不受地理環境的限制，處于相對有利的競爭地位。在電化學儲能方面，鋰離子電池、鈉硫電池、鈉離子電池和液流電池都有很大的應用潛力；而釩氧化還原液流電池因其壽命長、易擴展，可用于LDES系統。





● 鋰離子電池：鋰電池的能量密度高，轉換效率高，在儲能領域應用廣泛。

● 鈉基電池：鈉硫電池有安裝的先例，鈉和硫的原料來源廣泛，但工藝要求很高，工作溫度約為300-350度，且鈉和硫的熔融狀態活性很大，存在一定的安全風險。

但是，鈉離子電池具有安全、資源豐富、成本低等優點，同時也存在循環次數少、電極材料副反應影響電池壽命等缺點。目前，它們還沒有在儲能行業大規模推廣，其優勢還有待驗證。

● 液流電池：液流電池具有安全性高、穩定性好、循環壽命長、擴容能力強、可回收、環保等優點，但也有初始安裝成本高的缺點。

基于液流電池安全穩定性高、循環壽命長、擴容能力強、可回收和環保等優點，預計液流電池在LDES領域?qū)⒂芯薮蟮膽?yīng)用空間，并將與抽水蓄能/氫能儲能和壓縮空氣儲能相競爭。

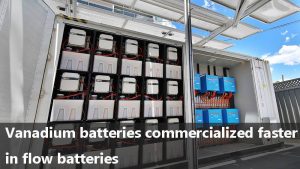

釩電池在液流電池中商業化速度較快

目前，液流電池路線主要包括釩氧化還原液流電池、鐵鉻液流電池、鋅溴液流電池、鋅鐵液流電池等20多條技術路線。目前，對前三種技術路線討論較多。釩氧化還原液流電池是一種相對成熟的液流電池商業化路線。釩氧化還原液流電池具有示范工程運行多年，產業鏈逐步形成，全壽命周期成本低的優勢。它有望在長期儲能系統中得到廣泛的應用。

● 多個示范項目的安全運行： 釩氧化還原液流電池在全球已運行多年，其產業化效果和可靠性驗證明顯高于鐵鉻液流電池和鋅溴液流電池。據相關資料顯示，2022年2月，全球最大的100MW釩氧化還原液流電池儲能削峰電站已在大連進入單體模塊調試階段。

●整個產業鏈逐步形成： 釩氧化還原液流電池的電解液、隔膜、膜電極等原材料供應鏈已初步形成，中國本土化進程加快，已具備支撐百兆瓦項目設計開發的能力，產業配套更加成熟。





● 在整個循環壽命中的成本優勢： 釩氧化還原液流電池的全循環壽命成本已經低于鋰電池，具備大規模商業應用的條件。

綜上所述，釩氧化還原液流電池具有安全性高、壽命長、容量擴展性強、效率高等優點。我們看好全釩氧化還原液流電池在儲能應用領域的潛力，特別是在長期儲能方向的應用空間。

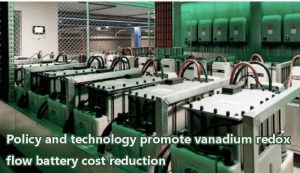

政策和技術促進釩氧化還原液流電池成本下降

政策支持是推動釩電池發展的重要動力

● 為釩氧化還原液流電池的發展制定相關補貼政策?，F(xiàn)有的釩氧化還原液流電池項目大多是地方政府推動的示范項目，少部分是企業自主建設的項目。釩氧化還原液流電池的全周期壽命成本已經低于鋰電池，但初期建設成本過高，導致企業投資積極性不高。未來或仍需在政府層面推動，并制定有效實施的價格補償機制和LDES產業政策。

● 加強資源開發，擴大鋼鐵企業產能。由于我國主要的釩產量來自于釩鈦磁鐵礦煉鋼工藝中的釩渣，允許相應的鋼鐵企業擴大產能也是增加釩資源來源的途徑之一。同時，也可以出臺支持釩資源開發的政策，增加中國釩資源的開發。



技術進步有望繼續降低成本

整個釩電池儲能系統主要由電堆、電解液、逆變器、智能控制、儲罐、容器、管泵閥傳感器組成。釩電池最重要的核心部件是堆棧和電解質。電解液一般由五氧化二釩組成，這也是整個釩電池系統中釩產品的主要用途。





據IRENA介紹，釩電池的成本主要分為三部分：反應器、電解液和外圍設備成本。反應器和電解液是主要成本，約占75%，釩電解液成本約占40%，反應器成本約占35%，其他部件成本約占25%。

● 技術促使電抗器的成本不斷下降。鋰電池的成本在商業應用后迅速下降，從1991年的7523元/千瓦時下降到2018年的181元/千瓦時。參照鋰電池的成本下降方式，可以預測，釩電池量產后成本仍有較大的下降空間。

釩氧化還原液流電池尚處于商業化初期，技術進步帶來的成本下降空間較大。如通過減少膜材料的使用面積來降低電池的成本。

● 中國國內生產材料的替代推動了成本的下降。隨著中國國產離子交換膜的逐步推廣，膜等產品仍有很大的成本下降空間。預計未來在其他堆積材料（雙極板、碳?xì)值龋┓矫嬉灿谐杀緝?yōu)化的空間。



釩的供應和需求

供應： 中國的釩儲量和產量居于世界首位

● 資源： 2021年，中國的釩產品儲量和產量比例將居世界第一。如上所述，到2021年底，中國的釩礦儲量將占世界總量的39%。2021年，中國的產量將占世界總量的68%，位居世界第一。

● 原材料和工藝： 釩鈦磁鐵礦是世界上的主要來源，而釩渣是中國的主要來源。雖然地殼中釩的豐度很高，但它主要與其他礦物形成共生或復合礦石，獨立的釩礦很少。中國以釩渣為原料生產釩，占釩渣原料的86.9%，而直接使用釩鈦磁鐵礦原料的只有0.3%。





由于環境問題，從石煤中提取釩的產出比例已經下降了。石煤是一種低碳含量和低熱值的無煙煤，也是一種低品位多金屬共生礦。在中國的石煤資源中已經發現了60多種伴生元素。其中，釩可以形成工業礦床。

但是，石煤中釩的品位很低，五氧化二釩的含量多在0.8%以下。2017年以來，從石煤中提取釩的比例明顯下降。近年來，一些企業在工藝上取得了突破，實現了石煤綠色提釩。未來石煤提釩的生產比例可能會略有提高。

● 生產能力： 攀鋼集團釩鈦及資源公司的產能是第一的。世界上70%以上的釩來自于副產品煉鋼釩渣。產能較大的釩生產企業主要有攀鋼集團釩鈦及資源公司、俄羅斯Evraz公司、承德街、北京建龍重工等。其中，攀鋼集團釩鈦資源公司的釩鈦生產能力為4萬噸/年，位居世界第一。



釩的應用：90%以上應用于鋼鐵行業

釩是一種重要的合金元素，主要應用于鋼鐵、鈦合金添加劑、化學催化劑和儲能領域。工業上常見的釩化合物包括VO、V2O3、V2O5、FeV鐵釩和NH4VO3偏釩酸銨。

● 鋼鐵： 金屬釩以釩鐵和釩氮合金的形式添加到鋼鐵生產中，以提高鋼的強度、韌性、延展性和耐熱性。含釩合金鋼具有高強度、高韌性和良好的耐磨性，被廣泛用于石油/天然氣管道、建筑、橋梁、鐵軌等的生產和建設。在釩的下游應用中，鋼鐵工業所占比例最大，其消費量占釩消費量的90%以上。

● 鈦合金： 約2%的釩以鈦-鋁-釩合金的形式形成鈦合金。釩可作為鈦合金的穩定劑和強化劑，使鈦合金具有良好的延展性和塑性。主要用于飛機發動機、航空航天機艙骨架、導彈、蒸汽輪機葉片、火箭發動機殼體等。此外，釩合金還可用于磁性材料、硬質合金、超導材料和核反應堆材料。





● 化學工業： 在化學工業中，釩主要用作制造硫酸和硫化橡膠的催化劑，也用于抑制發電廠的氧化亞氮的產生。其他化學釩產品主要用作催化劑、陶瓷著色劑、顯影劑、干燥劑等。

● 能源儲存： 目前，利用釩生產全釩氧化還原液流電池也已成為儲能行業的研究熱點。如果你想了解更多關于儲能行業的信息，你也可以閱讀我們網站上的文章五大儲能電池公司，以幫助你。在儲能行業，近年來釩氧化還原液流電池在清潔能源方面的研究取得了很大進展。釩氧化還原液流電池在風力發電、光伏發電、電網調峰、配電站、通信基站等領域具有廣闊的市場前景，并已應用于商用儲能系統。
