瑞典查爾默斯理工大學的研究人員提出了一種高效的混合太陽能熱能存儲系統，該系統將分子太陽能熱能存儲體系中化學鍵的能量存儲與熱水中的熱能存儲相結合。該系統旨在以液體形式儲存太陽能，通過將其連接到超薄芯片熱電發電機，該團隊現在已經證明了它可以發電，他們認為這一發展為按需使用太陽能的自充電電子產品奠定了基礎。

高效的太陽能轉換和太陽能存儲解決方案對可持續社會的發展至關重要。將太陽能轉化為熱能和電能的技術正在被廣泛使用。太陽能轉換最常見的概念是太陽能到電能轉換（光伏發電）和太陽能到熱能轉換（太陽能熱水系統）。

最常見的光伏技術是基于單晶硅太陽能電池。由于光譜損耗，單晶太陽能光伏電池的最大效率估計為32%，而當前模塊的典型效率高達20%以上。相反，太陽能水加熱系統（SWH）通常具有20-80%的效率（太陽能加熱）。從多晶與單晶文章中了解更多關于單晶光伏的信息。





最近，來自瑞典和中國的一個研究小組開發了一種能源系統，據說該系統能夠?qū)⑻柲茏鳛榛瘜W(xué)能儲存長達18年，并使太陽能熱水系統和太陽能儲存的組合效率高達80%。更重要的是，這種儲能系統還可以通過超薄芯片作為發生器集成到耳機、智能手表和手機等電子產品中。瑞典查爾默斯理工大學的科學家團隊一直致力于將太陽能直接儲存在有機化學品的化學鍵中，并開發了分子太陽能熱能儲存系統。

早在2013年，該系統就在概念上得到了證明，它將太陽能作為潛在的化學能儲存在化學鍵的光異構化中，使太陽能能夠儲存在液體介質中，不僅可以按需從太陽釋放能量，而且可以運輸。瑞典查爾默斯理工大學的科學家最近與上海交通大學的研究人員合作，將這種太陽能存儲系統更進一步，將其與緊湊型熱電發電機相結合，將太陽能轉化為電力。實驗表明，它可以按需發電。





什么是分子太陽能熱能存儲系統

分子太陽能熱能存儲系統將太陽能作為光異構化的潛在化學能存儲在化學鍵中，化學鍵的核心是專門設計的碳、氫和氮分子。當它與陽光接觸時，分子中的原子會重新排列，改變其形狀，并將其轉化為能量豐富的異構體，這些異構體可以以液體形式儲存。

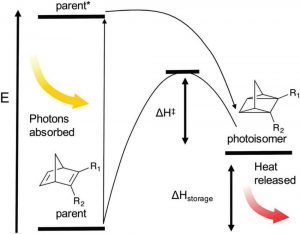

在分子太陽能熱能存儲系統中，母體分子暴露于太陽光子，從而轉化為高能光異構體，其在動力學上是穩定的；同時，它可以通過熱活化或使用催化劑異構化回母體分子并釋放熱量。

例如，基于降冰片二烯四環烷烴的分子太陽能熱能存儲系統，科學家將一種名為降冰片二烯的碳?xì)浠衔锉┞对诠庀?，光會改變其化學鍵，將其轉化為四環烷烴，太陽能在這個過程中作為潛在的化學能存儲在化學鍵中。

改變四環烷烴的溫度或?qū)⑵浔┞对诖呋瘎┲芯哂心孓D(zhuǎn)作用，以熱的形式釋放能量。該系統顯示出高達966 kJ kg-1的儲能密度? 儲存時間超過幾個月。





經過研究，對高效分子太陽能熱能存儲系統的要求可以概括為：

（1） 母體化合物必須吸收大部分太陽光譜；

（2） 光異構體不得競爭吸收陽光；

（3） 光反應的量子產率應為100%；

（4） 儲存的能量密度應超過300 kJ kg-1；

（5） 光異構體必須長時間保持穩定

（6） 所有反應都必須定量進行，例如允許多次太陽能儲存釋放循環。



混合太陽能系統

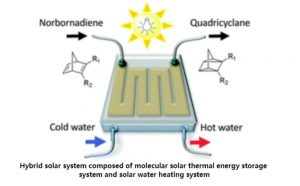

在分子太陽能熱能儲存系統的基礎上，查爾默斯理工大學的研究人員提出了一種由分子太陽能熱能存儲系統（MOST）和太陽能熱水系統（SWH）組成的混合太陽能系統，使利用分子太陽能熱能儲存系統無法利用的子帶隙光子成為可能。

這種混合太陽能系統可以有效地利用太陽能熱水系統（SWH）的低能量光子，并將化學能形式的高能光子存儲在分子太陽能熱能存儲系統（MOST）中。通過使用降冰片二烯四環烷烴（NBD-QC）系統存儲部分太陽能，可以將長期能量存儲和按需能量輸送添加到現有的低溫或中溫太陽能熱水系統（SWH）中。

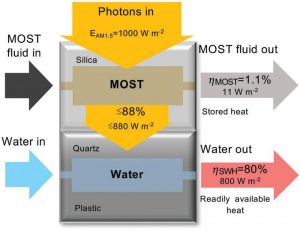

為了證明在SWH中加入分子太陽能熱儲能的效果，研究人員設計了一種微流體混合裝置?；旌涎b置由兩層組成，底層為SWH（深灰色），頂層為分子太陽能熱能（淺灰色）。上部分子太陽能熱部分由熔融二氧化硅微流體芯片組成；它允許來自太陽光譜的高能光子將降冰片二烯（NBD）光化學轉化為四環烷烴（QC）。

如圖所示，能量低于降冰片二烯（NBD）吸收起始點的光子有效地穿過裝置的上層，并用于加熱下部收集器中的水，下部收集器由覆蓋有石英玻璃片的3D打印流動池組成。該裝置的正面尺寸約為2×2cm。

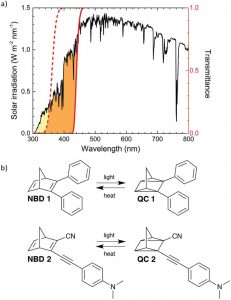

（a） 用于NBD 1和2的溶液與可見光范圍（1.5 AM）內的太陽光譜的光譜重疊；紅線表示分子太陽熱的透射率，（虛線對應1，實線對應2）。（b） 化合物1和2的化學結構。

同時，為了進一步評估降冰片二烯的性能，在60°C的溶液中對最有前途的化合物（2）進行了循環測試（光異構化和隨后的熱轉化）。

化合物（2）經歷了127次循環，降解可忽略不計，顯示出優異的穩健性。此外，循環試驗是在環境條件下進行的（無放氣），導致每個轉化循環0.2%的降解，這表明需要無氧環境才能進行可忽略的降解。

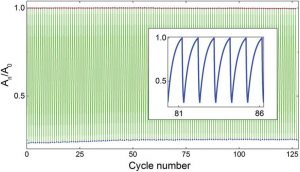

在循環試驗中，光轉換后在60°C下進行熱反應，共127次循環。在熱轉化和光異構化的每個半周期之后，2的溶液的歸一化吸收顯示在途中。插圖顯示了循環81至86的歸一化吸收的細節。

該團隊負責人說：“這項技術意味著我們可以將太陽能儲存在化學鍵中，并在需要時將其作為熱量釋放?！??！盎旌咸柲芟到y(tǒng)將化學儲能與水加熱太陽能電池板相結合，可以轉換80%以上的入射陽光?！?/p>



分子太陽能熱能儲存系統的特點和挑戰

由于分子太陽能熱能存儲系統中的一部分能量以化學鍵的形式存儲，因此存在非常穩定的長期存儲的潛力，這受到存儲容量大小的限制。這種能量可以以非常精確的數量和高度的可靠性進行運輸和輸送。

同時，該實驗系統的技術性能為397 kJ kg-1=110 W h kg-1（當前化合物：降冰片二烯），略低于前十大鋰離子電池制造商比亞迪磷酸鐵鋰刀片電池的140 W h kg-1；電勢為966kJ kg-1＝268 W h kg-1（未取代的降冰片二烯），

它與現代鋰離子電池化學物質的能量密度非常有競爭力，這表明它在任何使用電池能量進行電阻加熱的應用中都可能是一種可行的技術。它還超過了大多數常見相變材料的熔化焓（例如，石蠟為200-270 kJ kg-1）。

因此，從重量級能量密度的角度來看，分子太陽能熱能存儲系統也具有競爭力。此外，分子太陽能熱能存儲系統表現出很強的可回收性，如前所述，在循環測試（光異構化和隨后的熱轉化）中，化合物（2）經歷了127次循環，降解可忽略不計，表現出優異的穩健性。

分子太陽能熱技術未來的任何大規模應用都面臨兩個主要挑戰，這兩個挑戰共同構成了長期的研發路線圖。在這種熱化學儲存技術的進一步發展中要克服的第一個挑戰可能是溶劑的毒性。減少毒性或消除溶劑將開辟更多潛在的應用，例如可以通過太陽充電并在太陽下山時烹飪的便攜式烹飪器具。

其次，與任何新技術一樣，分子太陽能熱技術也面臨著高成本的挑戰。在這種系統能夠在大宗能源應用中與其他太陽能可再生技術競爭之前，需要通過大規模生產成分化學品來降低成本。



未來的應用和發展

分子太陽能熱能存儲系統的工作原理是吸收光子并以亞穩態光異構化狀態存儲能量，其捕獲的能量可以在這種液態下存儲長達18年，然后由專門設計的催化劑將分子恢復到原始形狀并將能量以熱的形式釋放。查爾默斯理工大學的團隊目前正在與中國上海交通大學的科學家合作，他們使用一種緊湊的熱電發電機將熱量轉化為電力。

查爾默斯科技大學的研究人員說，“發電機是一種超薄芯片，可以集成到耳機、智能手表和手機等電子產品中。到目前為止，我們只生產了少量電力，但新的結果表明，這個概念確實有效，而且看起來非常有前景。為移動設備充電的分子太陽能熱能存儲系統的概念圖

概念驗證電流輸出高達0.1nW（每單位體積的功率輸出高達1.3W m-3），這可能很小，但科學家們看到了他們的分子太陽能熱能存儲系統的巨大潛力，該系統可以通過一個單一的存儲解決太陽能的間歇性問題數月或數年，并按需使用。





查爾默斯大學化學與化學工程教授兼該研究負責人表示，“這是一種利用太陽發電的全新方式。這意味著我們可以利用太陽發電，而不受天氣、時間、季節或地理位置的影響。這是一個封閉的系統，可以在沒有二氧化碳排放的情況下運行?！?/p>

在證明該系統可以用于發電后，該團隊正專注于提高其性能，同時致力于為小工具充電和家庭供暖提供負擔得起的商業解決方案。此外，該系統還可用于衛星熱控制系統。

打破競爭激烈的太陽能領域的商業化障礙將是一項重大而艱巨的挑戰，但考慮到太陽能技術的創新性質和當前全球逐步淘汰化石燃料的趨勢，突破很可能正在發生。
