光伏行業競爭最激烈的莫過于光伏電池。電池領域不僅受到上游價格壓力和下游需求的制約，還面臨著技術迭代的持續壓力。

技術迭代的不斷演繹，共同鋪就了中國光伏電池的崛起之路。談?wù)劰夥姵氐陌l(fā)展與演變。



光伏電池的技術演進

光伏產業可分為硅材料、硅片、電池片、組件和光伏系統，其中硅材料和硅片是產業的上游，光伏電池和光伏組件是產業的中游，下游是發電系統。更多有用信息，請參見全球十大太陽能組件制造商。

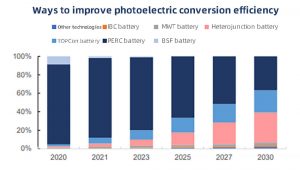

作為光伏產業第一大國，中國如何降本增效？光伏發電的成本約等于光伏電站的成本，其中光伏電池是決定發電效率和成本的關鍵部件。因此，要想降本增效，就必須從光伏電池入手，不斷提升光伏電池的研發水平。其升級方向大致分為兩種：一種是吸收更多的太陽光，另一種是盡可能地將光能轉化為電能。

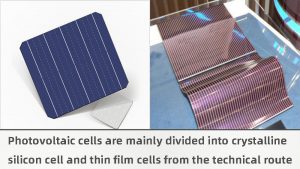

光伏電池從技術路線上主要分為晶體硅電池和薄膜電池，其中晶體硅光伏電池占據目前市場的絕對主流。晶體硅電池按襯底材料分類，可分為P型電池和N型電池。P型電池是指以P型硅片為襯底的電池，N型電池是指以N型硅片為襯底的電池。P型硅片制造工藝簡單、成本低，而N型硅片通常壽命較長、電池效率較高，但工藝較為復雜。

這主要是因?yàn)?N型硅片摻雜磷元素，磷與硅的相容性差，容易分布不均。而P型硅片摻雜硼元素，硼和硅的偏析系數相當，分散均勻性容易控制，成本較低。因此，目前光伏行業的主流產品是P型硅片，相應的P型電池也較多。



P型電池

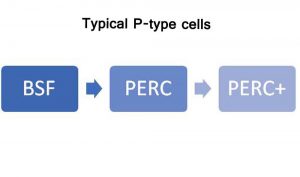

典型的P型電池包括BSF電池、PERC電池、PERC+電池等





在這些類別中，它們出現的時間不同，市場對它們的評價也不同。早期的光伏發電技術以BSF電池為主，隨后PERC電池技術開始取代BSF技術。之后，PERC電池技術經過優化，形成了PERC+技術。





BSF電池

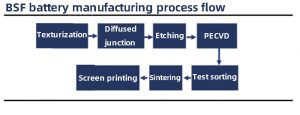

在晶體硅光伏電池PN結上制作BSF電池后，通過在硅片背光表面沉積鋁膜制備P+層，從而形成鋁背電場。鋁作為背電場有很多優點，如降低表面順應率、增加對長波長的吸收等，但鋁背場電池的光電轉換效率也有一定的局限性。在工藝上，BSF電池的制備要經過清洗制絨、擴散結、蝕刻去磷硅酸鹽玻璃、PECVD、絲網印刷、燒結、檢測分選等環節。BSF電池的工藝是光伏電池片制備的一般工藝，后續的升級都是在此工藝的基礎上進行的。





PERC電池

PERC電池是在傳統BSF電池的基礎上，增加了背面鈍化和激光啟動兩道工藝，性能得到了顯著提高。相應的應用核心設備包括清洗機、制絨機、擴散爐、激光燒蝕機、刻蝕機、PECVD、絲網印刷設備、燒結爐、測試分選機等。如果增加背面拋光工序，還需要水槽清洗機。





N型電池

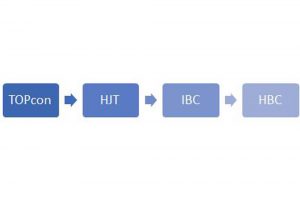

雖然PERC電池是目前的主流，但N型電池的光電轉換效率更高。盡管技術難度較高，但為了降低成本、提高效率，各公司都在加速研發。N型電池包括IBC電池、HJT電池、HBC電池和TOPcon電池。





其中，TOPcon和HJT是主要技術路線，已經開始擴大生產。而IBC和HBC還處于試驗驗證階段，被稱為 “未來技術”。



TOPcon電池

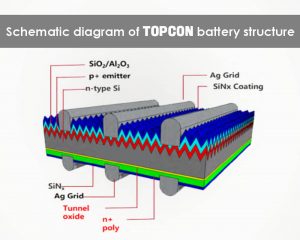

TOPCon電池結構可實現電池表面的完美鈍化。它使用了超薄氧化層，還摻雜了薄膜硅，這兩種技術都能提高效率。最終，其理論極限轉換效率可達26.6%。與PERC電池相比，TOPCon工藝增加了兩個環節，即硼的擴散和接觸鈍化層的沉積。





其中一個主要環節是LPCVD氧化沉積i型多晶硅，分為兩個子類，一類是全擴散工藝，另一類是磷工藝。另一個主要環節是P型多晶硅的PECVD氧化沉積。這種方法工藝流程較短，有望大大降低成本，也是技術的發展方向。



HJT電池

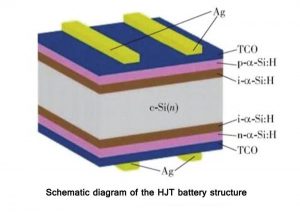

HJT電池又稱異質結電池，是一種混合太陽能電池和雙面電池。





與PERC電池和TOPCon電池相比，HJT的工藝流程大大縮短，有利于縮短生產時間，提高生產效率。其制備工藝大致包括清洗制絨、非晶硅沉積、TCO膜制備和絲網印刷。其中，非晶硅沉積和TCO膜制備是兩個關鍵環節，有兩種制備方法。

非晶硅沉積的方法有PECVD和CAT-CVD兩種。與前者相比，后者的成膜質量更高，對硅片的鈍化效果更好，但均勻性差，維護成本高。TCO膜的制備方法有PVD和RPD兩種。后者設備生產能力低，價格高。目前專利權在日本住友公司手中，有專利保護。相對而言，前者PVD更有可能成為主流工藝。



未來的光伏電池技術

IBC電池

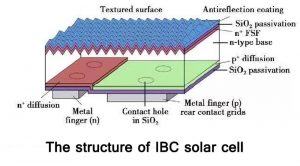

IBC電池又稱互嵌背接觸電池，是高效大面積太陽能電池之一，也是典型的N型電池。這里的背接觸電池包括MWT、EWT和IBC電池。MWT和EWT電池的轉換效率有限，IBC電池的理論轉換效率較高。





IBC電池的正面沒有金屬柵線，背面的組件相互交錯。這種結構可以增大發電面積，提高發電效率。IBC電池還可與HJT電池技術集成，即HJBC和HBC電池技術，效率分別為25.1%和25.6%。



過氧化物太陽能電池

隨著TOPCon、HJT、IBC等技術的逐漸成熟和接近其光電轉換效率的理論極限，業界開始尋找新一代的太陽能技術。

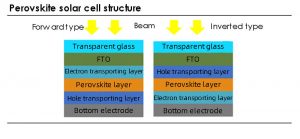

如果說以上提到的都是晶硅電池，那么按照另一種標準，還有薄膜電池。包晶體太陽能電池就是其中之一，它利用包晶體金屬鹵化物半導體作為吸光層材料，吸收光子，產生電子對，驅動電池。





在早期，perovskite指的是一種金屬礦物?，F(xiàn)在，透輝石通常指具有與鈦酸鈣相同或相似晶體結構的離子晶體。作為光電轉換材料，它具有以下優點：

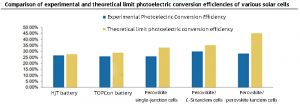

首先，光電轉換效率非常高。在過去的十年中，過氧化物電池的效率已從3%提高到28%。甚至有實驗室可以達到31.3%的轉換率，增長速度遠遠高于硅基電池的發展速度。用13年時間完成了硅基電池40年的發展歷程。二是材料制造成本低，合成方法簡單。三是可以自由調節光吸收帶隙，從而提高光能的利用效率，甚至串聯電池的極限效率有望超過40%。





然而，目前大規模制備過氧化物層的技術還不成熟，材料的穩定性也不足。要想進一步實現產業化，還需要對器件的性能和穩定性進行更深入的研究。



目前的技術格局和龍頭企業的生產能力

從目前的市場競爭格局來看，由于技術與P型時代的主流Perc技術一脈相承，TOPcon技術自然呈現短期高確定性。

以HJT為代表的顛覆性技術在性能上有很多優勢，但生產線和工藝與Perc時代并不兼容。作為平臺級技術，HJT與下一代包晶電池技術融合形成串聯電池更為順利。

目前，HJT和TOPCon技術在電池制造端已經進入實戰階段，總體來看，TOPcon技術短期優勢明顯，HJT未來勝出的潛力較大。不同的技術路線對不同的設備有不同的要求，技術迭代會影響廠商的設備需求，也會影響廠商的業績。

總之，迭代使得技術不斷完善，產品不斷降本增效，但相應的廠商也將同時面臨諸多風險。”說到廠商，以前光伏設備市場規模較小，每個細分市場從10億到幾十億不等，對行業外的廠商吸引力不大。但隨著設備規模的逐步擴大，吸引了更多的設備制造商進入，行業競爭也隨之加劇。從歷史發展進程來看，中國光伏電池產業在迭代中成長壯大。

我國光伏產業規模在全球處于絕對領先地位。如果以產能計算，到2023年，中國太陽能電池制造商前十名中將形成通威、隆基、愛旭、天合、晶澳、晶科、潤陽等企業的競爭格局。

近期，各行業半年報也陸續出爐。下面筆者就給大家盤點一下這些公司上半年的表現。業績翻番的通威股份，其TOPCon即將量產，明年有望為電池業務貢獻超額利潤。已經扭虧為盈的愛旭股份，其ABC電池即將量產，業務將大增。
